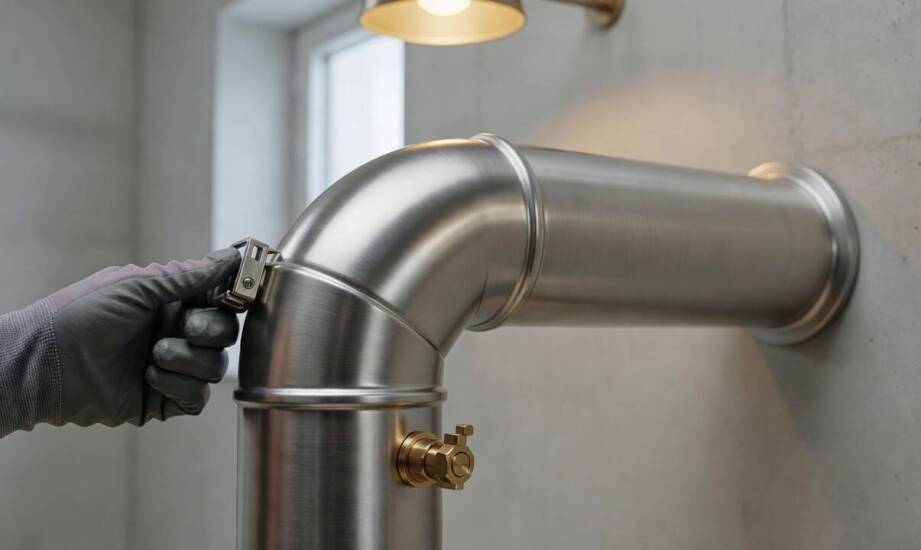

Jak opór przepływu w przewodzie spalinowym ogranicza realny odzysk energii

Prawidłowo dobrany wymiennik ciepła w przewodzie spalinowym potrafi osiągać wysoką sprawność nominalną w warunkach laboratoryjnych. Rzeczywisty odzysk energii odczuwalnie jednak maleje, gdy nadmierny opór przepływu całego układu kominowego tłumi wyjściowy strumień gazów. Skrócenie czasu kontaktu gorących spalin z powierzchnią wymiany bezpośrednio przekłada się na mniejszą ilość ciepła przekazanego do głównego obiegu grzewczego. Dodatkowe elementy konstrukcyjne, obejmujące długie odcinki poziome, liczne zagięcia oraz lokalne zwężenia przekroju, wyraźnie podnoszą hydrauliczne opory tarcia w kanale. Zmiana parametrów aerodynamicznych wymusza wtedy obniżenie prędkości gazów na wylocie lub wymaga montażu wentylatorów wspomagających ciąg. Bilans energetyczny całej kotłowni ulega pogorszeniu, nawet jeśli główne urządzenie odzyskujące energię cieplną działa bez zarzutu technologicznego.

Jak geometria przewodu kształtuje spadek ciśnienia spalin?

Długość pionowych i poziomych odcinków instalacji kominowej, promienie zastosowanych łuków oraz nagłe zmiany średnicy roboczej bezpośrednio definiują wartość strat miejscowych. Wydłużenie kanału wyrzutowego o zaledwie kilka metrów lub wprowadzenie dwóch dodatkowych kolan pod kątem dziewięćdziesięciu stopni podnosi całkowity spadek ciśnienia, mierzony w paskalach. Przy wykorzystywaniu wyłącznie ciągu naturalnego zwiększone opory aerodynamiczne trwale obniżają prędkość wyrzutu spalin, co zakłóca nominalne warunki pracy podłączonego wymiennika ciepła. Zablokowane w ten sposób urządzenie odbiera mniejszy strumień masy w danej jednostce czasu i nie osiąga parametrów wydajnościowych zakładanych przez projektanta systemu.

Wewnętrzna chropowatość użytego materiału budulcowego oraz nieprecyzyjne łączenia poszczególnych segmentów rurowych stawiają przepływającym gazom dodatkowy opór. Stare przewody murowane generują lokalne zawirowania strumienia, sprzyjając osadzaniu się kwaśnego kondensatu w porowatych szczelinach cegieł. Zastosowanie gładkich wkładów kominowych wykonanych z polipropylenu, stali kwasoodpornej lub ceramiki izostatycznej, które dostarcza na rynek instalacyjny Almeva Poland, niweluje ryzyko powstawania przewężeń. Warstwa osadu nagromadzona na chropowatych ściankach potrafi znacząco zmniejszyć przekrój czynny kanału odprowadzającego. Zjawisko to osłabia ustabilizowany ciąg grawitacyjny i zakłóca ciągłą pracę jednostki grzewczej podłączonej do układu odzysku.

Wpływ temperatury na kondensację i parametry strumienia

Celowe obniżenie temperatury uchodzących spalin w strefie wymiennika poniżej granicy stu pięćdziesięciu stopni Celsjusza potęguje intensywność zjawiska skraplania pary wodnej. Kondensacyjne systemy odbierające energię termiczną wymagają wysoce stabilnego przepływu objętościowego, aby w pełni zagospodarować potencjał tkwiący w odzyskanym cieple utajonym. Każdy fizyczny opór tłumiący swobodny ruch gazu w tym obszarze instalacji bezpośrednio ogranicza ilość użytecznej energii przekazywanej do docelowej sieci odbiorczej. Nowoczesny komin roboczy w zaawansowanych układach kotłowych przestaje pełnić wyłącznie funkcję punktu wyrzutu zanieczyszczeń na zewnątrz budynku. Stanowi on techniczny element infrastruktury warunkujący docelową efektywność zmodernizowanej kotłowni.

Zoptymalizowany pod kątem oporów aerodynamicznych odzysk ciepła z komina wymusza traktowanie wymiennika oraz szachtu wyrzutowego jako jednego mechanizmu termochemicznego. Mechaniczna próba dołożenia zewnętrznego ekonomizera do wyeksploatowanej instalacji o wysokich oporach własnych często skutkuje zaburzeniem pracy całego obiegu. Zbyt duże spadki ciśnienia statycznego dławią przepływ wychłodzonego medium gazowego przez wąskie przestrzenie radiatorów urządzenia odbierającego energię. Precyzyjne wyliczenie tarcia, dopasowanie średnic roboczych i redukcja fizycznych barier rurociągu ułatwiają utrzymanie procesu kondensacji w punkcie optymalnej sprawności urządzenia.

Przygotowanie istniejącego przewodu kominowego pod montaż modułów odbierających ciepło odpadowe wymaga dokładnej weryfikacji jego maksymalnej przepustowości oraz geometrii. Wąskie szachty charakteryzujące się nieregularnym kształtem i licznymi załamaniami kierunku przeważnie uniemożliwiają zainstalowanie gładkiego wkładu kwasoodpornego bez przekroczenia dopuszczalnych norm oporu przepływu. Skuteczne wyprowadzenie schłodzonych spalin wymusza w takiej sytuacji zaprojektowanie zupełnie niezależnego systemu o poszerzonym przekroju. O realnym zysku energetycznym decyduje ścisłe dopasowanie geometrii drogi spalinowej do wymogów technicznych wybranego wymiennika. Inżynieryjna eliminacja zbędnych spadków ciśnienia gwarantuje przechwycenie ciepła odpadowego bez nadmiernego obciążania podzespołów pracującego kotła grzewczego.
